Memory Alignment Strategies From CPU Word Boundaries to Virtual Memory Paging

这篇笔记系统梳理了三层内存对齐与性能优化：编译器层面的结构体对齐与内存填充（4/8B），硬件层面的缓存行与伪共享（64B），以及操作系统层面的页与大页（4KB/2MB/1GB）。给出可操作的代码示例与实践清单，帮助在高性能与并发场景中稳定压低延迟、提升吞吐。

经常遇到系统突然卡顿、变慢的问题，也对这类问题背后的原理好奇，所以本期笔记系统整理了一下内存对齐与性能优化的知识。

我的小主机系统架构:

• CPU 架构 x86_64, 13th Gen Intel(R) Core(TM) i9-13900HK
• 6 P-core (大核心/性能核) + 8 E-core (小核心/能效核)，其中大核超线程开启 总共 12+8 20核, L3 缓存 24MiB
• 内存 16Gx2 DDR5 5200MHz

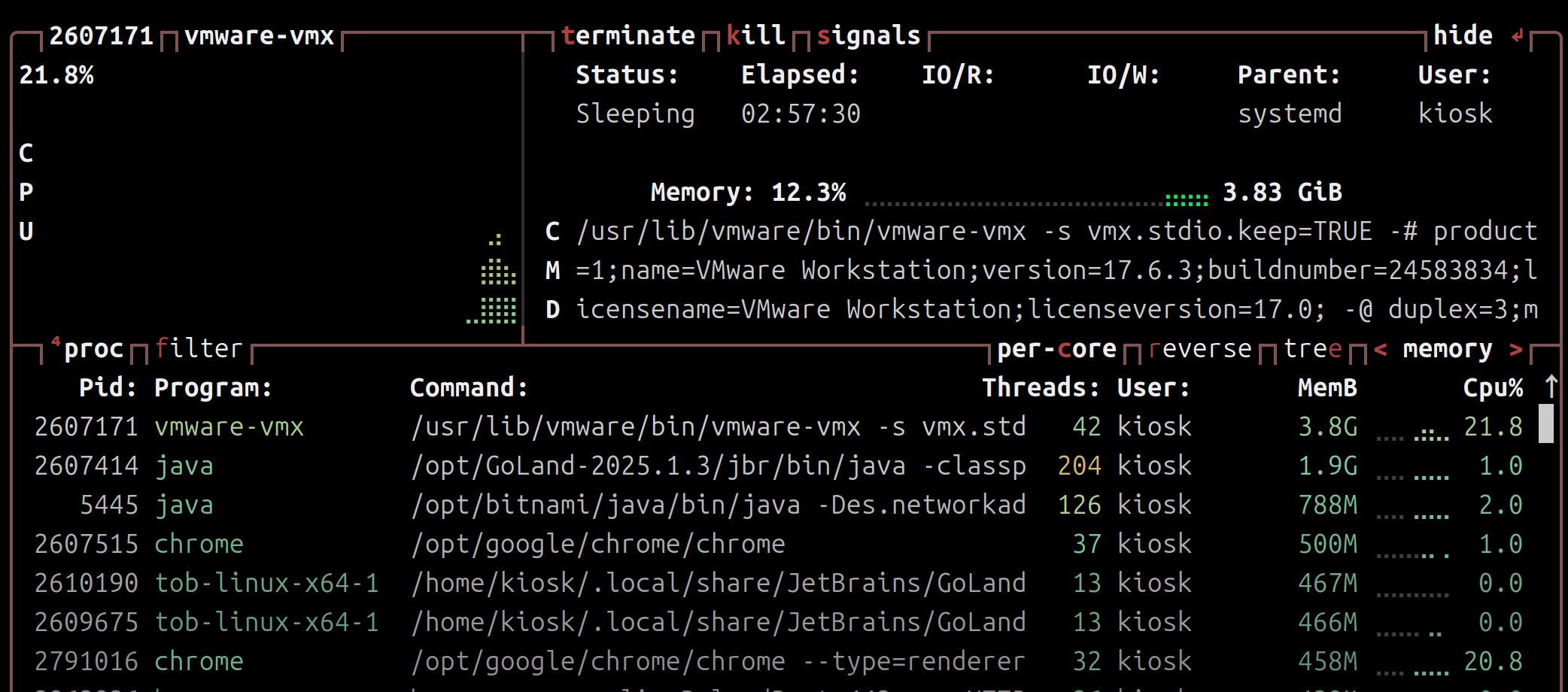

我的Linux小主机上面运行了 VMware虚拟机、Docker、Jetbrains 等诸多应用，虽然硬件不弱，但是还是经常遇到卡顿等性能问题， 还是想深究一番。 比如最近装了一个 Windows11 虚拟机，真的非常卡!! 🤡

由此，我决定从硬件、编译器、操作系统三个层面，系统梳理一下内存对齐与性能优化的知识。

为什么“对齐”决定性能

在高性能系统中，内存不是中性载体，而是性能的第一现场， 是影响吞吐（Throughput）和延迟（Latency）的关键路径。CPU、缓存、OS 以不同粒度观察与操作内存：

• 总线/字长：4/8 字节
• 缓存行：64 字节（x86-64 常见）
• 页：4KB（Linux 默认），以及 Huge Pages 2MB/1GB

忽视任一层的对齐与局部性，都会换来隐藏的延迟与抖动。

一、编译器层面：结构体对齐与内存填充（4/8B）

结构体大小通常≠字段大小之和。为了让 CPU 以对齐方式高效取数，编译器会对字段与整体大小进行填充（padding）。

示例：为什么 1 + 4 ≠ 5？

struct Demo {
    char a; // 1B
    int  b; // 4B
};

若 b 未按 4B 对齐，可能触发跨边界两次总线访问。编译器会在 a 后填充 3B，使 b 从 4B 边界开始。

为什么编译器需要做字段对齐？

1. 硬件限制和性能提升

CPU 通常以其字长（Word Size） 或缓存行（Cache Line） 的整数倍来存取内存。

a. 满足硬件原子存取要求

• 许多 CPU 架构（尤其是 RISC 架构，但现代 x86 也倾向于此）要求多字节数据类型（如 4 字节的 int 或 8 字节的 double）必须从其大小的整数倍地址开始存储。
  • 例如，一个 4 字节的 int 必须存储在内存地址 $0, 4, 8, 12$ 等位置。
  • 一个 8 字节的 double 必须存储在地址 $0, 8, 16, 24$ 等位置（即 8 字节对齐）。
• 如果不满足对齐： 如果数据跨越了两个 CPU 字（或两个缓存行）的边界，CPU 必须执行两次内存读取操作，并在内部将这两部分数据合并。这不仅速度慢，而且操作复杂，可能导致硬件错误或非原子性 问题。

b. 提高缓存效率（Cache Line Alignment）

• 现代 CPU 的缓存（L1, L2, L3）通常以 $64$ 字节的缓存行为单位进行数据传输。
• 如果一个 8 字节的数据字段正好跨越两个缓存行的边界，那么加载这个字段需要加载两个完整的缓存行到 CPU，大大浪费了带宽和缓存空间。
• 通过将数据对齐到合适的边界（通常是 $4$ 字节、$8$ 字节或 $16$ 字节），可以确保数据能够被一次性高效地加载到缓存中。

2. 保证原子操作的正确性

在多线程编程中，某些数据类型（特别是 64 位整数或指针）的读写需要是原子性的，即操作要么完全成功，要么完全失败，不能被中断。

a. 如果 8 字节数据未对齐： 如果一个 64 位的数据跨越了 8 字节的边界，CPU 必须分两次 4 字节操作来读写它。在两次操作之间，另一个 CPU 核心可能修改了这部分数据，导致数据损坏或不一致（Tearing）。

b. 对齐的作用： 8 字节对齐保证了 CPU 硬件可以在一个总线周期内完成对该 8 字节数据的读写，从而确保了操作的原子性。

如何对齐结构体

```c
// ❌ 低效
struct Sparse {
    char c1; // 1B
    int  i;  // 4B，需要在 c1 后填充 3B
    char c2; // 1B，再次引入尾部填充
}; // 约 12B（有效仅 6B）

// ✅ 高效（大到小排列）
struct Packed {
    int  i;  // 4B
    char c1; // 1B
    char c2; // 1B
    // 尾部填充 2B 到 8B
}; // 约 8B

工程建议：大量实例的结构体按“从大到小”排序，整体更省内存、更 cache 友好。参考：The Lost Art of Structure Packing

语言差异要点（速览）

• C/C++：遵循 ABI，无自动重排；含虚表或继承的布局需额外留意
• Go：64 位字段在 32 位平台仅 4B 对齐；零长字段行为特殊
• Rust：默认可能重排，repr(C) 遵循 C 布局；通常信任编译器
• C#：Sequential 模式类 C；Pack 可控对齐；Auto 可能重排
• Java/Swift：JNI或厂商实现细节不同，JVM 常见更激进填充

二、硬件层面：缓存行与伪共享（64B）

多核并发中，缓存一致性协议按“缓存行”粒度工作。两个变量若落在同一 64B 行并被不同核频繁修改，会导致该行在核间来回失效与转移——这就是伪共享（false sharing）。

复现实例与规避

struct alignas(64) AlignedCounter {
    volatile long value;
    // 结构体会被补齐到 64B，独占一行
};

AlignedCounter counters[NUM_THREADS];
// counters[i] 与 counters[i+1] 不会共享同一 cache line

要点：让热写字段独占缓存行，或将读多写少与写多的字段分离在不同缓存行。

现实案例：内核调度与网络栈会重排“热字段”以规避行级竞争，减少一致性流量与缓存冲突。

• 例如将频繁读取的调度统计与竞争激烈的锁字段分离在不同缓存行，路径周期下降、冲突减少。
• 参考 LKML 讨论与补丁：sched 字段重排

配置：重排内核调度器核心结构体（struct rq）的字段，把频繁访问的热点字段归类集中到同一缓存行，且隔离读写密集的锁字段。优化效果：调度器热点路径 CPU 周期少 4.6%，缓存冲突减少，应用整体性能提升。

下面是使用 gemini 生成的一个 伪共享代码的 demo，用来测试验证CPU伪共享的性能影响。https://gist.github.com/kiosk404)/false_sharing_demo.c

先看看执行效果：

worker@VM-xxxxx ~/Projects                                            [10:21:49]
> $ gcc false_sharing_demo.c -o demo -pthread

worker@VM-xxxxx ~/Projects                                            [10:22:01]
> $ ./demo
--- CPU 缓存伪共享 (False Sharing) 演示 ---
线程数: 4, 每次迭代数: 200000000

[场景 1: 有伪共享] 开始运行...
[场景 1: 有伪共享] 完成。耗时: 3.2346 秒

[场景 2: 无伪共享] (使用 padding) 开始运行...
[场景 2: 无伪共享] (使用 padding) 完成。耗时: 0.4948 秒

结论: 场景 2 (无伪共享) 应该比场景 1 (有伪共享) 运行得更快。

在 Demo 中，创建了数组 shared_counters，数组长度为线程个数。

struct Counter
{
    long long value; // 8 字节
};

struct Counter shared_counters[NUM_THREADS]; // 4 个连续的 8 字节计数器

• long long value 占用 8 字节。
• NUM_THREADS 是 4，所以 shared_counters 数组在内存中是 4 个连续的 8 字节整数。
• CPU 缓存行大小 CACHE_LINE_SIZE 定义为 64 字节。

这意味着：所有这 4 个计数器（总共 32 字节）很可能全部位于或至少跨越了同一个 64 字节的 CPU 缓存行。

每个线程（运行在不同的 CPU 核心上）只负责操作数组中属于自己的那一个元素，例如线程 0 操作 shared_counters[0]，线程 1 操作 shared_counters[1]。 从代码逻辑上看，线程之间应该是互不影响。

伪共享和验证 (False Sharing & Verification)

然而，由于这些变量在物理内存上靠得太近，共享了同一个缓存行，导致了“伪共享”：

• 线程 0 (核心 A) 增加 shared_counters[0] 时，它需要将包含这个数据的整个 64 字节缓存行加载到核心 A 的 L1 缓存中，并将其状态标记为“修改” (Modified)。
• 线程 1 (核心 B) 尝试增加 shared_counters[1] 时，核心 B 发现这个缓存行已经被核心 A 标记为“修改”。
• 根据缓存一致性协议（如 MESI），核心 A 必须将这个缓存行写回主内存或直接发送给核心 B，并且核心 A 自己的缓存行会被标记为无效 (Invalidated)。
• 紧接着，核心 A 要再次操作 shared_counters[0]，它发现自己的缓存行无效了，必须重新从核心 B 或主内存加载整个 64 字节的缓存行。

尽管线程们操作的变量不同，但它们在缓存行层面却不断地“争抢”同一块数据，导致频繁的缓存行无效化 (invalidation) 和同步/重载 (synchronization/reload)，这极大地拖慢了执行速度。

但是在 PaddedCounter 中由于通过 56 字节的填充，强制让一个计数器独占一个缓存行，这样就消除了伪共享，进而可以看到时间有 6.5 倍的提升。

三、操作系统层面：页与大页（4KB/2MB/1GB）

Linux 以 4KB 页为最小管理单位，通过页表为每个进程提供私有的虚拟地址空间，并支持按需调页、权限保护与 mmap 文件映射。

典型需要“页对齐”的场景

1. DMA 零拷贝：缓冲区需页对齐，避免跨页造成物理不连续
2. mmap 文件映射：偏移与长度通常需为页大小的整数倍
3. 内存保护：以页为单位设置只读或不可执行

为什么有“大页”（Huge Pages）

目的：降低 TLB miss。2MB/1GB 页显著减少需要覆盖同一区域的 TLB 表项数量，提高命中率，从而降低地址翻译开销。

大页优势：

• 2MB 覆盖原本 512 个 4KB 页，一个 TLB 表项覆盖更大片内存
• 明显降低 iTLB/dTLB miss，提升吞吐与稳定性

大页权衡：

• 内部碎片：小量内存也会独占 2MB/1GB
• 分配困难：需要物理连续的大块内存，长时间运行后更难
• 交换成本：换出 2MB 的代价远高于 4KB 粒度

性能诊断：TLB 指标解读

若观察到 iTLB/dTLB miss 比例异常高，说明地址翻译成为瓶颈。

$ perf stat -e dTLB-loads,dTLB-load-misses,iTLB-loads,iTLB-load-misses -p 1384931
...
# 99%+ 的 iTLB/dTLB 访问为 miss（示例输出）

应对策略：

• 尝试启用 Huge Pages 或 transparent huge pages（评估工作集特征）
• 降低虚拟页工作集规模：更好的数据局部性、结构体压缩、池化
• 减少随机访问与跨页跳转

结语

对齐不是微优化，而是贯穿编译器、硬件与操作系统的系统性工程。以测量为导向，结合数据布局、缓存亲和与页粒度的选择，才能在真实负载中把延迟稳稳压住、把吞吐拉满。
